آشنایی کامل با ساختار سنتی اما قدرتمند خودروهای آفرودی
در دنیای خودرو، طراحی و نوع ساختار بدنه نقشی اساسی در عملکرد، ایمنی، دوام و حتی راحتی خودرو دارد. دو شیوه اصلی در طراحی ساختار خودرو وجود دارد: پلتفرم شاسی نردبانی (Body-on-Frame) و شاسی یکپارچه یا مونوکوک (Unibody). در حالی که امروزه بیشتر خودروهای سواری و کراساوورها از نوع مونوکوک هستند، پلتفرم شاسی نردبانی همچنان در خودروهای آفرودی، وانتها و کامیونهای سنگین جایگاه ویژهای دارد. در این مطلب، به زبان ساده و فنی بررسی میکنیم که پلتفرم شاسی نردبانی چیست، چگونه کار میکند، چه مزایا و معایبی دارد و چرا هنوز هم در صنعت خودرو پرطرفدار است.
تعریف پلتفرم شاسی نردبانی

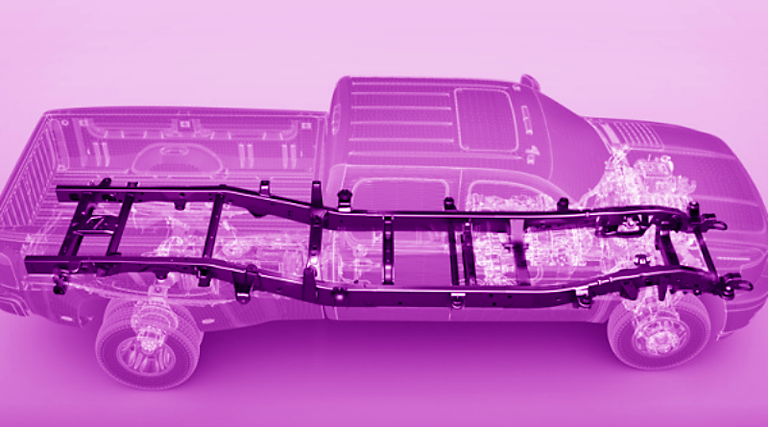

همانطور که از نامش پیداست، در پلتفرم شاسی نردبانی بدنه خودرو روی یک فریم جداگانه نصب میشود. این فریم معمولاً از دو تیر فولادی موازی ساخته شده که توسط مقاطع عرضی به یکدیگر متصلاند و شکل ظاهری آن شبیه نردبان است. بدنه، موتور، سیستم تعلیق و سایر اجزا روی این فریم سوار میشوند و شاسی وظیفه اصلی تحمل بار، ضربهها و تنشهای وارد بر خودرو را بر عهده دارد.
در واقع، شاسی نردبانی قلب مکانیکی خودرو محسوب میشود و مانند اسکلت برای یک بدن، پایهای محکم برای سایر اجزا فراهم میکند. این نوع طراحی دهههاست در خودروهای سنگین، نظامی و آفرودی استفاده میشود و همچنان یکی از مقاومترین ساختارهای ممکن به شمار میآید.
تاریخچه و سیر تکامل
شاسی نردبانی یکی از نخستین روشهای ساخت خودرو بود. در اوایل قرن بیستم، تقریباً تمام خودروها از این نوع ساختار بهره میبردند. دلیل اصلی این موضوع، سادگی طراحی و قابلیت تولید آسان بود. با گذشت زمان و رشد صنعت خودرو، شرکتها به دنبال کاهش وزن، افزایش راندمان سوخت و بهبود راحتی سواری رفتند و به همین دلیل ساختار مونوکوک معرفی شد.
با این حال، خودروهای آفرودی، کامیونها و وانتها همچنان به پلتفرم نردبانی وفادار ماندند، چرا که مقاومت بالا در برابر پیچش و تحمل وزن زیاد، برای این نوع خودروها حیاتی است. امروزه بسیاری از مدلهای معروف مانند تویوتا هایلوکس، فورد رنجر، نیسان پاترول، لندکروزر و جیکلاس مرسدس بنز همچنان با شاسی نردبانی تولید میشوند.
اجزای اصلی شاسی نردبانی
-
تیرهای طولی (Longitudinal Beams):
دو تیر اصلی در دو طرف شاسی قرار دارند و ستون فقرات خودرو محسوب میشوند. -
تیرهای عرضی (Cross Members):
این مقاطع فولادی بین تیرهای طولی قرار میگیرند و باعث افزایش استحکام پیچشی و خمشی میشوند. -
نقاط اتصال (Mounting Points):
قسمتهایی که بدنه، موتور، سیستم تعلیق و سایر اجزا به شاسی متصل میشوند. -
جنس و مواد ساخت:
معمولاً از فولاد مقاوم ساخته میشود، اما در مدلهای جدید از آلیاژهای سبکتر مثل آلومینیوم نیز استفاده میشود تا وزن کلی کاهش یابد.
این اجزا در کنار هم ساختاری ایجاد میکنند که مانند یک اسکلت محکم، وزن خودرو و نیروهای ناشی از حرکت و ضربه را تحمل میکند.
نحوه عملکرد
در خودروهایی با شاسی نردبانی، فریم اصلی تمام نیروهای فیزیکی ناشی از جاده، موتور و وزن بار را جذب و توزیع میکند. بدنه خودرو تنها نقش پوشش و زیبایی را دارد و در برابر فشارهای مکانیکی اصلی چندان مقاوم نیست.
در هنگام عبور از مسیرهای ناهموار، پیچشها و ضربات توسط شاسی جذب میشود و این موضوع از انتقال لرزش به کابین جلوگیری میکند. به همین دلیل است که خودروهای آفرودی و نظامی که در شرایط سخت فعالیت میکنند، معمولاً از این نوع پلتفرم بهره میبرند.
مزایای پلتفرم شاسی نردبانی
۱. استحکام و دوام بالا
یکی از بزرگترین مزایای این نوع ساختار، مقاومت بسیار بالا در برابر نیروهای خمشی و پیچشی است. این ویژگی باعث میشود خودرو بتواند بارهای سنگین را بدون آسیب به ساختار اصلی تحمل کند.
۲. مناسب برای مسیرهای آفرودی
در مسیرهای صخرهای، شیبدار و ناهموار، فشار زیادی به شاسی وارد میشود. طراحی نردبانی به خودرو امکان میدهد تا این نیروها را بدون خم شدن یا آسیب دیدن تحمل کند.
۳. تعمیر و نگهداری آسانتر
به دلیل جدا بودن بدنه از شاسی، در صورت آسیبدیدگی میتوان بخشهای مختلف را بهصورت جداگانه تعمیر یا تعویض کرد. این ویژگی بهویژه برای خودروهای نظامی یا صنعتی بسیار مفید است.
۴. قابلیت ارتقاء بالا
خودروهای دارای شاسی نردبانی معمولاً گزینهای محبوب برای علاقهمندان به تیونینگ و تغییرات آفرودی هستند. نصب سپرهای فلزی، وینچ، تعلیق بلندتر یا تایرهای بزرگتر روی این پلتفرم بهراحتی امکانپذیر است.
۵. ایمنی در حمل بار سنگین
در وانتها و کامیونها، بار مستقیماً روی شاسی قرار میگیرد، نه روی بدنه. این باعث میشود وزن بهتر توزیع شود و خودرو در برابر خمش مقاومتر باشد.
معایب پلتفرم شاسی نردبانی
۱. وزن زیاد
بهدلیل استفاده از فولاد ضخیم و قطعات زیاد، وزن خودرو افزایش مییابد. این موضوع مصرف سوخت را بالا میبرد و راندمان کلی را کاهش میدهد.
۲. مرکز ثقل بالاتر
قرار گرفتن بدنه روی شاسی جداگانه باعث افزایش ارتفاع خودرو میشود. در نتیجه مرکز ثقل بالاتر میرود و پایداری خودرو در پیچها کاهش مییابد.
۳. هندلینگ ضعیفتر نسبت به شاسی یکپارچه
در خودروهای سواری، انعطافپذیری و چسبندگی در پیچها اهمیت زیادی دارد. ساختار نردبانی به اندازه مونوکوک در جذب نیروهای جانبی مؤثر نیست و فرمانپذیری در سرعتهای بالا کمی کمتر است.
۴. ایمنی کمتر در تصادفات
در تصادفات جادهای، بدنههای مونوکوک انرژی ضربه را بهتر جذب میکنند. در شاسی نردبانی، بخشی از نیرو مستقیماً به اتاق منتقل میشود و ممکن است برای سرنشینان خطرناکتر باشد.
۵. فضای داخلی کمتر نسبت به ابعاد خارجی
چون بدنه روی شاسی قرار دارد، ارتفاع کف خودرو بیشتر است و فضای مفید داخل کابین کاهش مییابد.
مقایسه شاسی نردبانی با مونوکوک
| ویژگی | شاسی نردبانی | شاسی یکپارچه (مونوکوک) |
|---|---|---|
| ساختار | بدنه روی فریم جدا | بدنه و فریم یکپارچه |
| وزن | سنگینتر | سبکتر |
| استحکام آفرودی | بسیار بالا | متوسط |
| هندلینگ شهری | ضعیفتر | بهتر |
| هزینه تولید | کمتر | بیشتر |
| قابلیت تیونینگ | بالا | محدود |
| راحتی سواری | کمتر | بیشتر |
| کاربرد معمول | وانت، آفرود، کامیون | خودروهای سواری و کراساوور |
همانطور که جدول نشان میدهد، هر دو نوع ساختار مزایا و کاربردهای خاص خود را دارند. انتخاب بین این دو بستگی به نوع استفاده از خودرو دارد.
کاربردهای امروزی
پلتفرم شاسی نردبانی هنوز هم در بسیاری از خودروهای روز دنیا مورد استفاده قرار میگیرد. برخی از معروفترین نمونههای مدرن شامل موارد زیر هستند:
-
تویوتا لندکروزر و هایلوکس – نماد دوام و توانایی در مسیرهای سخت.
-
فورد رنجر و برانکو – تلفیقی از استحکام سنتی با فناوری مدرن.
-
نیسان پاترول و ناوارا – نمونههایی کلاسیک از شاسیهای مقاوم ژاپنی.
-
مرسدسبنز G-Class – یکی از لوکسترین خودروهای آفرودی دنیا با ساختار نردبانی.
در بسیاری از کامیونتها، خودروهای امدادی و نظامی نیز همچنان از این ساختار استفاده میشود.
آینده پلتفرمهای نردبانی
اگرچه گرایش جهانی به سمت خودروهای سبکتر و برقی در حال افزایش است، اما پلتفرم شاسی نردبانی هنوز آینده خود را از دست نداده است. شرکتها با استفاده از فولادهای پیشرفته و آلیاژهای آلومینیوم در تلاشاند وزن این شاسیها را کاهش دهند و در عین حال استحکام آن را حفظ کنند.
برخی خودروهای هیبرید و برقی آفرودی نیز بر پایه همین ساختار طراحی میشوند تا توانایی تحمل وزن باتریها و فشار مسیرهای سخت را داشته باشند. بنابراین میتوان گفت که شاسی نردبانی با وجود قدمت زیاد، همچنان در مسیر تکامل قرار دارد و در حوزه خودروهای آفرودی و سنگین جایگاه خود را حفظ خواهد کرد.
جمعبندی
پلتفرم شاسی نردبانی (Body-on-Frame) یکی از قدیمیترین و مقاومترین روشهای ساخت خودرو است. این ساختار با وجود وزن بالا و مصرف سوخت بیشتر، در مقابل استحکام، دوام و قابلیت اطمینان فوقالعادهای ارائه میدهد. به همین دلیل است که هنوز هم در خودروهای آفرودی، وانتها و کامیونها از آن استفاده میشود.
اگر به دنبال خودرویی برای مسیرهای سخت، حمل بار سنگین یا ماجراجویی در طبیعت هستید، انتخاب خودرویی با شاسی نردبانی بهترین گزینه است. در مقابل، اگر راحتی، مصرف سوخت پایین و رانندگی نرمتر برای شما اهمیت بیشتری دارد، خودروهای مونوکوک انتخاب بهتری خواهند بود.
در نهایت، هر دو نوع پلتفرم نقش مهمی در صنعت خودرو دارند و انتخاب بین آنها بستگی به نیاز، کاربرد و سلیقه شما دارد.
